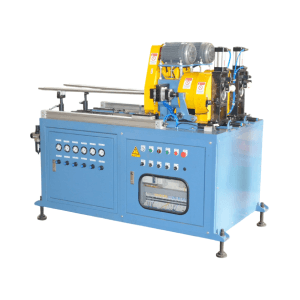

塑膠管押出產線的最佳後段製程專為水電配管、電線導管 (PVC/PE) 生產線設計。徹底解決傳統鋸片切割造成的粉塵汙染與管口毛邊問題。

設備核心優勢

• 行星式切斷技術：徹底解決傳統鋸片切割產生的粉塵污染與毛邊問題，加工後無需二次處理即可直接包裝。
• 同步倒角功能：切斷與管口內外倒角一次完成，大幅節省人力與後製程時間。
• 生產線全自動同步：內建通訊連線功能，自動擷取押出機（Extruder）速度訊號，精準調整牽引與切斷頻率，防止材料堆疊或拉扯。

規格清單

• 加工範圍：1/2" ~ 2"
• 適用材質：PVC、PE、PP 等硬質塑膠管材。
• 設計重點：防變形夾持系統，確保管材切割過程中的真圓度與精度。

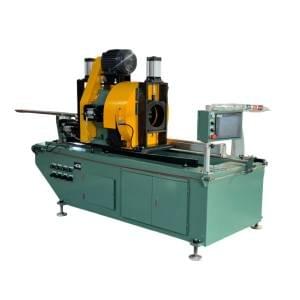

符合歐盟 CE 安全規範的高階押出產線設備專為 PVC、PE、PP 等大口徑管材設計。結合「無屑切斷」與「管端倒角」工序，並透過多點夾持技術，解決大管徑切割時易變形失圓的痛點。

行星式旋轉切斷 (Planetary Cutting)：

• 原理：刀具繞行管材環狀切削，取代傳統鋸片鋸切。
• 效益：切斷面平整、低切屑粉塵，免除環境粉塵污染並降低集塵設備維修成本。

同步夾持 (Anti-Deformation)：

• 原理：針對大管徑薄壁特性，配置包覆式夾持機構。
• 品質：確保切削過程中受力均勻、不變形、不失圓，維持管口完美真圓度以利後續接管施工。

切斷倒角同步完成：

• 一體化製程：一次動作即完成精確切斷與管口內外倒角。
• 效率：成品切下後即可進入包裝或下個製程，大幅縮短工時。

歐盟 CE 認證安全防護：

• 安全等級：全機依據歐盟機械安全指令設計。
• 保護機制：配置安全連鎖護罩與緊急斷電系統，確保操作人員安全。

規格清單：4" ~ 8"

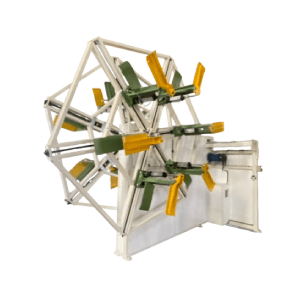

大口徑 PE/HDPE 管材專用收捲方案適用於 4" 至 8" 之自來水管、瓦斯管、波紋管。解決大管徑管材重量重、人工難以操作的問題，實現全自動化整齊收捲。

雙工位不停機設計 (Dual Spindle)：

• 具備 A/B 兩組獨立收捲軸。
• 效益： 當 A 軸捲滿時，自動切換至 B 軸繼續作業。人員可在停機側安全卸料、打包，產線全程無需停機，最大化 OEE (設備綜合效率)。

全伺服恆張力控制 (Constant Tension)：

• 透過張力感測器 (Load Cell) 進行閉迴路回授控制。
• 品質： 自動調節扭力，從空捲到滿捲保持張力恆定。防止管材因拉力過大而拉伸變形，或因過鬆而亂捲。

自動排線系統 ：

• 獨立無牙螺桿控制排線機構，依管徑設定精確位移。
• 外觀： 確保管材層層堆疊、排列整齊緊密。解決傳統機械凸輪排線容易出現的疊管或間隙問題，提升成品賣相與運輸裝載量。

產線速度同步連動：

• 透過 PLC 與前端押出機通訊連線。
• 智慧： 自動跟隨前端生產速度，無論加速或減速，收捲機皆能完美同步，避免拉扯管材。

適用管徑: 63mm~90mm

中心高度：1100mm +- 50mm

設備大小：4100 (L) x 2500 (W) x 4100 (H)

電壓：380V 3相
